目 錄
概述--------------------------------------------------------------- 3
----------1.1、材料牌號
----------1.2、相近牌號
----------1.3、材料的技術(shù)標準
----------1.4、化學成分
----------1.5、熱處理制度
----------1.6、品種規(guī)格與供應狀態(tài)
----------1.7、熔煉與鑄造工藝
----------1.8、應用概況與特殊要求
特理及化學性能------------------------------------------------3
----------2.1、熱性能
----------2.2、密度
----------2.3、電性能
----------2.4、磁性能
----------2.5、化學性能
力學性能---------------------------------------------------------3
----------3.1、技術(shù)標準規(guī)定的性能
----------3.2、室溫下及各種溫度下的力學性能
----------3.3、持久和蠕變性能
----------3.4、疲勞性能
----------3.5、彈性性能
組織機構(gòu)---------------------------------------------------------4
----------4.1、相應溫度
----------4.2、合金組織機構(gòu)
----------4.3、時間-溫度-組織轉(zhuǎn)變曲線
工藝性能與要求------------------------------------------------4
----------5.1、成形性能
----------5.2、焊接性能
----------5.3、零件熱處理工藝
----------5.4、表面處理工藝
----------5.5、切削加工與磨削性能
3J3概述
3J3合金是鐵-鎳-鉻系奧氏體沉淀強化型高彈性合金。固溶處理后具有良好的塑性,硬度低,易加工成型。經(jīng)固溶或冷應變后時效處理,獲得高的力學性能和彈性性能。
該類合金具有較高的強度、高的彈性模量,較小的彈性后效和滯后、弱磁性、良好的耐蝕性和熱穩(wěn)定性等特點,能在較高的溫度、較大的應力或腐蝕性介質(zhì)條件下工作。3J3是在3J1合金的基礎上,加入8%鉬的合金,具有更高的耐熱性,使用溫度可提高到450 ℃。該類合金也能在低溫(如近-200℃)下使用。
1.1 3J3材料牌號 3J3(Ni36CrTiAlMo8)。
1.2 3J3相近牌號 ЭИ53,36HXTЮM8(俄羅斯)。
1.3 3J3材料的技術(shù)標準 3J3合金按企業(yè)標準或臨時技術(shù)協(xié)議供貨。
1.4 3J3化學成分 見表1-2。 表1-2[1] %
牌號 | C | Mn | Si | P | S | Ni | Cr | Mo | Ti | Al | Fe |
3J3 | ≤0.05 | 0.80~1.20 | ≤0.50 | ≤0.010 | ≤0.010 | 35.0~37.0 | 12.0~13.0 | 7.5~8.5 | 2.70~3.20 | 1.00~1.30 | 余量 |
1.5 3J3熱處理制度 見表1-3。
1.6 3J3品種規(guī)格與供應狀態(tài) 見表1-4。
表1-3[1,2]
品種或要求 | 熱處理制度 |
帶材 | 1000~1050℃固溶+750℃,時效2~4h,空冷或爐冷 |
冷應變+650~750℃,時效2~4h,空冷或爐冷 | |
絲材 | 冷應變+500~700℃,時效2~4h,空冷或爐冷 |
表1-4[1,2] mm
品種和狀態(tài) | 冷軋帶材 | 冷拉絲材 |
厚度和直徑(邊長) | 0.07~2.0 | 0.10~5.0 |
寬度 | 50~200 | - |
長度 | - | - |
1.7 3J3熔煉與鑄造工藝 合金采用真空感應爐熔煉或真空感應爐熔煉加真空自耗爐重熔。
1.8 3J3應用概況與特殊要求 該類合金是20世紀60年代的老牌號,國內(nèi)生產(chǎn)與應用多年。主要用于制造各種航空用彈性敏感元件及耐硝酸或其他腐蝕介質(zhì)的零件,如膜盒、膜片、波紋管、傳送桿、擋板和其他彈性結(jié)構(gòu)件等。
二、3J3物理及化學性能
2.1 3J3熱性能
2.1.1 3J3線膨脹系數(shù) 該組合金在固溶加時效狀態(tài)下,其平均線膨脹系數(shù) (20~100℃)=(12.0~14.0)×10-6℃-1[1,3,4]。
2.2 3J3密度 冷應變加時效狀態(tài)合金的密度 ρ=8.3g/cm3[1,4]。
2.3 3J3電性能 在固溶+時效狀態(tài)下ρ=1.0~1.2μΩ·m[3]。
2.4 3J3磁性能 固溶加時效狀態(tài)的3J3合金,其磁化率χm=(12.5~205)×10-11[4,5]。
2.5 3J3化學性能 該類合金對硝酸、磷酸、氫氧化鈉、含硫石油、燃料油和潤滑油等腐蝕介質(zhì),以及在海洋和熱帶氣候條件下,具有較好的耐腐蝕性[4,5]。
3J3力學性能
3.1 3J3技術(shù)標準規(guī)定的性能
3.1.1 3J3交貨狀態(tài)合金材的力學性能 見表3-1。
表3-1[1]
狀態(tài)和品種 | (δ或d)/mm | σb/MPa | δ/% |
固溶態(tài)帶材 | 0.20~0.50 | ≤1080 | ≥20 |
3.1.2 3J3交貨狀態(tài)合金材經(jīng)時效處理后的力學性能 見表3-2。
表3-2[1,2]
狀態(tài)和品種 | (δ或d)/mm | σb/MPa | σP0.2/MPa | δ/% |
冷軋+時效帶材 | 0.20~2.50 | ≥1471 | - | ≥3 |
注:厚度>0.10mm的帶材和d>0.20mm的絲材,其抗拉強度也應符合表中要求;規(guī)定非比例伸長應力σPO.2值適用于厚度大于0.50mm
的帶材。
3.2 3J3室溫及各種溫度下的力學性能 不同狀態(tài)的合金室溫力學性能見表3-3。
3.3 3J3持久和蠕變性能
3.4 3J3疲勞性能
3.5 3J3彈性性能 見表3-4。
表3-3[1]
狀態(tài) | 帶材試樣厚度/mm | σb/MPa | δ/% | HV |
1000℃,保溫15min,水淬 | 0.20 | 824~9 | 2.6~26 | 200~230 |
1000℃,保溫5min,水淬+700℃,時效4h | 0.20 | 1421~1480 | 6~7 | 440~450 |
1030℃,保溫15min,水淬+50℃,冷應變 | 0.80 | 1471 | 3 | - |
50%冷應變+750℃,時效4h | 0.80 | 1780~1835 | 4 | >450 |
表3-4[1]
狀態(tài) | E/GPa | G/GPa | βE/10-6℃-1 |
固溶+時效 | 196~216 | 76~79 | -200~250 |
四、3J3組織結(jié)構(gòu)
4.1 3J3相變溫度 合金在900℃以上(980~1150℃)固溶處理后,為單相奧氏體組織,在含鉬的3J3合金中除了奧氏相外,還有少量Fe2Mo拉氏相。固溶或經(jīng)冷應變后時效處理,約在500℃,從奧氏體中開始析出γ′[(Ni,Fe)3(Al,Ti)]沉淀強化相,600℃以上析出迅速,650~750℃析出量達最大值(含鉬的合金溫度偏上限)。在750℃以上析出相開始溶解,900℃以上溶解完畢。
4.2 3J3時間-溫度-組織轉(zhuǎn)變曲線
4.3 3J3合金組織結(jié)構(gòu) 使用狀態(tài)的合金基本組織為;奧氏體基體加γ′[(Ni,Fe)3(Al,Ti)]型強化相,并含有少量的碳化物和Fe2Mo拉氏相(含Mo合金)。
五、3J3工藝性能與要求
5.1 3J3成形性能 合金的熱應變溫度,3J3為1000~1150℃,進行鍛、軋等熱加工,其加工性能良好。
固溶處理后,合金塑性良好,可冷應變加工制成薄帶和細絲,或用沖壓、擠壓等方法制成形狀復雜的彈性元件。
5.2 3J3焊接性能 合金在固溶狀態(tài)下比在時效狀態(tài)下有更好的焊接性能,可進行點焊、縫焊、氬弧焊、電子束焊,以及銅、銀基硬釬焊。在時效處理后,點焊、縫焊性能較差。在合金表面鍍鎳后可進行低溫錫、鉛軟釬焊。
合金在固溶狀態(tài)下焊接,焊后時效處理。在時效后焊接,應注意不要使零件溫度超過時效溫度,以免降低合金性能。
5.3 3J3零件熱處理工藝 為防止合金表面氧化,成品熱處理宜在真空或保護氣氛條件下進
行。
固溶處理:固溶溫度對合金的加工性能和時效處理后的性能影響較大。溫度低于900℃固溶
時,合金為兩相組織;超過1100℃后,將引起晶粒長大,而且不均勻。含鉬的合金熱穩(wěn)定性較高,可適當提高固溶溫度。固溶溫度根據(jù)合金成分、品種和不同性能要求等因素合理選擇(見1.5),一般在保證完全固溶條件下,應盡量選擇較低的溫度。

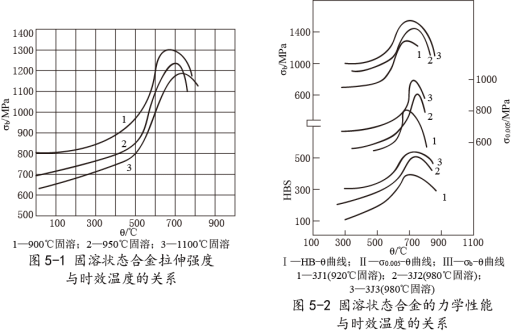

經(jīng)不同溫度固溶處理的3J1合金,其強度與時效溫度的關(guān)系見圖5-1,從圖可見,隨固溶溫度的升高,時效后的強度下降。
時效處理:合金經(jīng)時效處理后獲得高的力學性能和彈性性能。應根據(jù)時效前的合金品種、狀態(tài)和使用性能等因素合理選擇時效處理制度(見1.5)。
固溶處理后的時效,隨時效溫度的提高強化效果增強。含鉬的合金在達到時效強化的峰值,溫度繼續(xù)升高,強化效果很快降低。見圖5-2。
經(jīng)應變形后的合金時效,亦稱硬時效。因冷應變促進時效析出過程,提高時效強化效果。冷應變使合金的時效強化峰值溫度向低溫方向移動。冷應變率越大,時效溫度也越偏低。較合適的冷應變率一般為50%~70%。合金經(jīng)一定的冷應變加工,并在稍低的溫度下時效,對減少彈性滯后和后時效有利[6]。
5.4 3J3表面處理工藝 合金熱處理后的氧化皮,可采用堿浸-酸洗聯(lián)合操作方法清除。液溫度不宜超過500℃。酸液采用“三酸”水溶液,在50~80℃溫度下進行。
酸洗后可用稀硝酸水溶液短時間漂白,最后用石灰水中和零件表面的殘酸。
5.5 3J3切削加工與磨削性能 固溶狀態(tài)的合金硬度較低,易于切削等各種機加工。冷應變狀態(tài)和時效狀態(tài)的合金也能進行機加工,但較難。零件一般在固溶狀態(tài)加工成毛坯,時效處理后再精加工到要求尺寸。合金的磨削性能良好。
